Agrega nedir? Çeşitleri ve Özellikleri
Agrega (Kum-Çakıl): Doğal, yapay veya her iki cinsiyoğun mineral malzemesinin genellikle 100 mm'ye kadar çeşitli büyüklüklerdeki kırılmamış ve / veya kırılmış tanelerinin bir yığınıdır. Aşağıda agrega çeşitleri ve özellikleri hakkında temel tanımlar verilmektedir.
Doğal Agrega: Doğal taş agrega; teraslardan, nehirlerden, denizlerden, göllerden ve taş ocaklardan elde edilen kırılmış veya kırılmamış agregadır.
Yapay Agrega: Yüksek fırın cüruf taşı, izabe cürufu veya yüksek fırın cüruf kumu gibi sanayi ürünü olan kırılmış veya kırılmamış agregadır. (Yapay taş veya Yapay kum da denir.)
İri Agrega: 4 mm açıklıklı kare delikli elek üzerinde kalan agregadır.
Çakıl: Kırılmamış tanelerden meydana gelen iri agregadır.
Kırma Taş: Kırılmış tanelerden meydana gelen iri agregadır.
Kum: Kırılmamış tanelerden meydana gelen ince agregadır.
Kırma Kum: Kırılmış tanelerden meydana gelen ince agregadır. Çakılın kırılması ile elde edilir. Karışık Agrega: İnce ve iri agrega karışımıdır.
Doğal Karışık Agrega (Tuvenan Agrega): Agrega ocağından, kırıcıdan veya sanayiden doğrudan doğruya elde edilen karışık agregadır. Maksimum tane büyüklüğünden büyük taneleri ayırmak için elenmiş agregalara da doğal karışık agrega denir.
Hazır Karışık Agrega: İnce ve iri agreganın veya birkaç tane sınıfına ayrılmış bu agregaların belirli tane dağılımı (granülometri) sağlayacak şekilde beton yapımı sırasında yerinde birbirine karıştırılması ile meydana gelen agregadır.

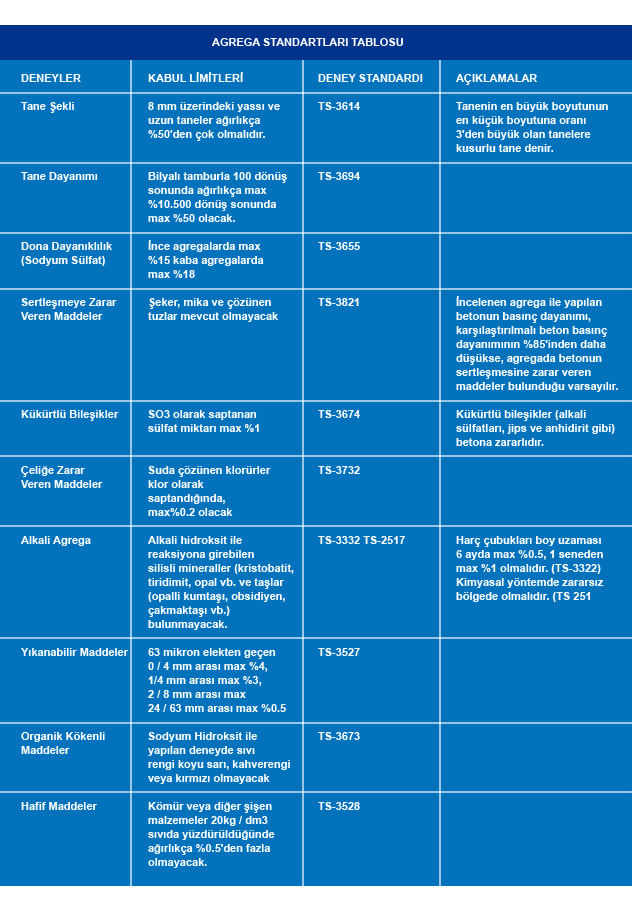

İdeal Agrega Standartları
Agregalar kullanma yeri ve amacına göre, granülometrik bilişim, tane şekli, tane dayanımı, aşınma direnci, dona dayanıklılığı ve
zararlı maddeler bakımından TS 706 standartının gereklerini yerine getirmelidir. Ayrıca, suyun etkisi altında yumuşamamalı, dağılmamalı, çimentonun bileşenleri ile zararlı bileşikler meydan getirmemeli ve donatının korozyona karşı korunmasını tehlikeye düşürmemelidir.
Tane Dağılımı: Agreganın tane dağılımı, grnülometri eğrileri (elek eğrileri) ve gerektiğinde bu eğrilere bağlı oalrak tayin edilen
incelik modülü, özgül yüzey ve su istek katsayıları ile belirtilir. Beton yapımında kullanılan agregalara ait tane dağılımları şekil-1,
şekil-2, şekil-3, şekil-4 de verilen değerlere uygun olmalıdır.
Tane Şekli: Agrega tanelerinin şekli, olabildiği kadar küresel ve kübik olmalıdır. Tanenin en büyük boyutunun en küçük boyutuna oranı 3'den büyük olan tanelere şekilce kusurlu taneler denir. Şekilce kusurlu taneler (yassı veya uzun taneler) oranı, 8 mm'nin üzerindeki agregalarda ağırlıkça %50'den çok olmamalıdır.
Tane Dayanımı: Agrega taneleri, istenilen özellikli bir betonun yapımına elverişli olacak kadar dayanıklı olmalıdır. Bu özellik, doğal olarak oluşmuş kum ve çakılda veya bunlardan kırılarak elde edilen agregalarda, doğada uğradıkları ayıklanma olayı ile sağlanmaktadır. Betonun yapımında kullanılacak agregalar %30'dan, diğer agregalar için ağırlıkça %45'den az kayıp bulunmuş ise agrega yeterli olarak kabul edilir. Dona Dayanıklılık: Bir agreganın dona dayanıklılığı öngörülen kullanma amacı için yeterli olmalıdır. Doğal olarak oluşmuş kum ve çakıl veya bunlardan kırılarak elde edilen agregalar, doğada uğradıkları ayıklanma olayı dolayısıyla çoğunlukla çok az miktarda dona duyarlı taneler içerir. Sürekli donma ve çözünme olamayan yörelerde bu özellik aranmaz.
Zararlı maddeler: Betonun prizine (katılaşmasına) veya sertleşmesine zarar veren, betonun dayanımını veya doluluğunu
(kompositesini) azaltan, parçalanmasına neden olan veya donatının korozyona karşı korunmasını tehlikeye düşüren maddelerdir. Dağılış ve miktarlarına bağlı olarak zararlı etkiyen maddeler şunlardır. Yıkanabilir maddeler, organik kökenli maddeler, sertleşmeye zarar veren maddeler, bazı kükürtlü bileşikler, yumuşayan, şişen ve hacmi artıran maddeler, klorürler gibi korozyona sebep olan maddeler ve mikalar.
Yıkanabilir Maddeler: Yıkanabilir maddeler, agregada ince halde dağılmış veya topak halinde veya agrega tanelerine yapışık
olarak bulunabilir. Bu maddeler genellikle kil, silt ve çok ince taş unudur.
Organik Kökenli Maddeler: Humuslu ve diğer organik maddeler ince dağılmış halde iken betonun sertleşmesine zarar
verebilirler. Taneli halde bulundukları zaman renk değişmesine veya şişerek betonun yüzeyinde patlamalara neden olabilirler.
Sertleşmeye Zarar Veren Maddeler:
Kükürtlü Bileşikler: Kükürtlü bileşikler cinslerine, agrega içindeki miktarlarına ve yapının içinde bulunduğu ortam koşullarına bağlı olarak, betonda zararlı değişikliklere neden olabilirler. Burada kükürtlü bileşiğin cinsi ve dağılımı önemlidir. Örneğin iyi sıkıştırılmamış betonlarda, hava akımı ve rutubet vasıtasıyla oksitlenen sülfatlar (alkali sülfatlar jibs, anhidrit gibi) zararlı olabilir. Sülfatlar
betondaki kireç ve alüminyum bileşikleri ile reaksiyona girerler ve zamanla büyüyen kristaller meydana getirerek betonun parçalanmasına neden olurlar.
Çeliğe Zarar Veren Maddeler: Donatılı betonda kullanılacak agregalarda, donatının korozyona karşı korunmasını tehlikeye
sokan, örneğin Nitratlar, Halojenürler (florür hariç) gibi tuzlar zararlı miktarda bulunmamalıdır. Ön gerilmeli beton için kullanılacak agregalarda, suda çözünen klörürler, klor olarak hesaplandığında ağırlıkça %0,2'den fazla bulunmamalıdır.
Alkali Agrega Reaktivitesine Neden Olana Faktörler: Belirli kökenli agregalar, reaksiyon yapabilen silisten oluşan bileşenleri içerebilirler. Bu cins bileşenler, betonun boşluk suyunda çözünen alkali hidroksit ile kuvvetli kimyasal reaksiyona girerler ve önce berrak ve yüksek konsantrasyonlu sonra yüksek viskoziteli alkali silikat çözeltisini meydana getirirler. Agreganın alkaliye duyarlı bileşenlerinin cins ve miktarına, tane büyüklüğü ve dağılışına, betonun boşluğunda bulunan çözeltideki alkalihidroksit miktarına ve sertleşmiş betonun çevre koşullarına bağlıdır. Bu nedenle alkaliye duyarlı tanelerin tek başına değerlendirilmesi yeterli değildir. Betondaki alkali reaksiyonu önce normal koşullar altında sertleşmiş olan betonda zamanla yüzeye yakın bulunan alkaliye duyarlı agrega tanelerinin ayrışmasına veya betondan kopmasına, çatlaklara ve aşırı halde betonun parçalanmasına neden olur.
Ayrıca agregalar içinde kömür en çok %1 ve su alınca şişen tabakalaşan maddeler ağırlıkça en çok %0,25 olmalıdır. Deneyle saptanan yumuşak taneler ise ağırlıkça en çok %3 olmalıdır. Öngerilmeli beton için kullanılacak iri agregalarda klörürler, klor olarak hesaplandığında, en çok %0,06 olmalıdır.
Beton Kumları İçin Granülometrik Dağılım: (TS3530)
Beton dökümünde kullanılan kumlar belli bir tane boyutu dağılımına sahip olmalıdır. Yani, eleme sonunda elekten geçen malzeme yüzdeleri Tablo 2'ye uygun olmalıdır.
Agregalar ufalanmış taş taneleridir. Tabii etkenlerin etkisiyle ufalanma ürünü olup tabiatta hazır rastlanan tanelere iriliklerine göre
kum veya çakıl adı verilir. Ufalanma, insan eliyle veya makineler yardımıyla yapılacak olursa kırmızı taş veya sadece kırma denilen agrega elde edilir. Doğal taş yerine tuğla, kiremit gibi yeteri kadar sert ve sağlam bazı sanayi ürünleri veya atıkları da kırma olarak kullanılır. Demek ki, agregalar kırma taş, dışık, çakıl, kum ve benzerleri gibi taneler olup bir bağlayıcı yardımı ile bağlandıkları vakit beton, harç, asfalt veya benzerleri gibi sağlam kütleler getiren cisimlerdir.
Agregalar, çeşitli memleketlerin normlarına göre ufak tefek farklar bulunmasına rağmen genellikle ve ortalama olarak 5 mm’ den
küçük veya büyük olduklarına göre ince agrega ve iri agrega olmak üzere ikiye ayrılırlar. Şunu da eklemek gerekir ki, 5 mm. Hidrolik bağlayıcılara ait olan agrega içindir. Hidrokarbonlu bağlayıcılara ait olanlar ise 3 mm’den küçük veya büyük olduklarına göre ince
veya iri agrega sınıfına girerler.
Granülometri (tane inceliği ölçümü) bakımından agregaları ayırmak kabul gördüğü gibi, bugünkü yapı tekniğine hükmeden düşünüş göz önünde tutulacak olursa, bunları ağırlıklarına göre sınıflandırmak daha yerinde olur. Bu bakımdan, beton ve harçlarda kullanılan taneleri;
1. Ağır agregalar,
2. Hafif agregalar şeklinde iki gruba ayırmak mümkündür.
AĞIR AGREGALAR
Atom reaktörlerinde ve benzeri yerlerde meydana gelen ve organlarI tahrip eden g ve X ışınlarından korumak için birim ağırlığı
3,2 kg / dm3’den büyük olan betonun üretimine gerek vardır. Bu özellikte bir beton, ancak ağır agregaların kullanılması ile elde edilebilir. Bu maksatla kullanılan belli başlı agregaların cinsleri, bileşenleri ve özgül ağırlıkları aşağıda verilmiştir:
Barit Ba SO4.............................. özgül ağırlık 4.2 kg / dm3
Magnetit Fe3O4......................... özgül ağırlık 4.6 kg / dm3
Limonit 2 Fe2O3H2O..................özgül ağırlık 3.7 kg / dm3
Barit, ülkemizde Anamur (Antalya) civarında bulunmaktadır.
Kumlar ve Çakıllar
Doğal agrega oldukları bilinen kumlar ve çakıllar, atmosferik etkenlerin ve zamanın etkisiyle kayaların, taşların parçalanıp
sürüklenerek ufalanmasından meydana geldiklerine göre en dayanıklı ve sağlam minerallerden meydana gelirler. Harç ve
betonlarda kullanılan kum ve çakılların çoğu ırmak, çay, dere gibi su akımlarının bıraktıkları ve dere kumu adı verilen çeşit veya buz kütlelerinin sürükleyip yığıdıkları kum yataklarından çıkarılanlardır. Diğer kaynaklar, ufalanmış gevrek kumtaşı (gre) ile plaj ve
sahillerde bulunan deniz kumudur. Deniz kumu, agrega olarak değerli bir malzeme olmakla beraber bulaşık bulunduğu çözelti ve tuzlar dolayısıyla mimari yapılarda ve ev inşaatında oldukları gibi kullanımları doğru değildir. Ancak, bol tatlı su ile yıkandıktan sonra sözü geçen yapılara ait harç ve betonlarda kullanılabilirler. Öyle olmazsa nemden kurtulmak çok güçtür.
Kum, çakıl veya Bollast arasındaki fark dayanıksız olup irilik ve ufaklığa tabidir. Kum taneleri tek başına mineral olup çok defa quartzdan ibarettir. Bundan başka az miktarda feldspat, kil, mika pulcukları ve siyah demir gibi minerallere hatta bazen maden
kömürü taneciklerine bile rastlanır.
Çakıllar ise çeşitli minerallerden ibarettir ve bir çakıl tanesi bu bakımdan çoğunlukla heterojendir. Granit, çakılların nasıl bir bileşiği ise kumtaşı ve kireçtaşı parçacıklarına da rastlanır. Beton agregası olarak çakılları oldukları gibi veya kırılmış olarak kullanmak kabildir.
O halde daha köşeli ve keskin bir agrega elde edilmiş olur. Bu şekil, bağıntı bakımından kırılmamış çakıla tercih edilirse de, bu çeşit agrega ile hazırlanan betonlarla çalışmak daha güçtür ve daha fazla su kullanılmasını gerektirir. Aynı şartlar altında, kırma ile
yapılan betonun direnci biraz daha üstündür.
Kumul denilen ve bazı sahillerde bilhassa çöllerde rastlanan gayet ince kum, tanelerinin ufaklığı ve biteviyeliği dolayısıyla harç için pek uygun değildir su ile karıştırıldığında çamur haline gelir. Özellikle deniz inşaatlarında kullanılması doğru değildir. Su ile olan sıva harçlarında kullanılabilir.
Gerek çakıllarda ve gerek kırma taşlarda olsun, kesme ve benzeri cisimlerin bulunması, yumuşak, kırılgan tabiatları ve atmosferik etkenlere karşı olan zayıf dirençleri dolayısıyla beğenilmezler.
Kırma Taşlar
Betonlarda kullanılmaya ayrılan kırma taşlar, genellikle granit, dolerit, bazalt, kumtaşı, kireçtaşı, diorit sınıflarından olurlar. Pratikte çoğunlukla bu farklar gözetilmez ve granit, bazalt, diorit kırmaları çeşitli adlar altında kullanılır.
Kırma Yüksek Fırın Dışığı
Avrupa ve Amerika memleketlerinin çoğunda yüksek fırın dışığı, adi beton ve betonarmede agrega olarak kullanılan bir maddedir. Ancak bazı norm şartlarına uymak gerekir. Dışığın kararlı olması, hacmen sabit kalması, atmosferik etkenlere karşı dayanıklı olması gerekir. Kırma olarak kullanılan yüksek fırın dışığından ince agrega yani kum şeklinde de istifade edilir.
Moloz ve Horasan
Eski yapılarda çıkan veya sanayi atık ve Iskartalarından ibaret olan tuğla ve benzerleri kırıklar ile bunların ve eski harçların kum iriliğindeki ince taneleri de agrega olarak kullanılır. Tuğla ve keramik kırıkları, çakıllarla ve tabii taş kırmalarına göre daha zayıftırlar. Başlıca tehlike iyi pişmemiş ve dolayısıyla yumuşak, atmosferik etkenlere karşı yeter derece dayanıklı olmayan tanelerin varlığı ile
alçı ve sair zararlı bileşikler ihtiva edebilmelidir. Buna karşılık bağlamaya yardım etmeleri bakımından bir üstünlük gösterirler. Tuğla
ve benzeri kırmalarının emme özelliği yüksek olduğundan suyun ona göre ayarlanması gerekir.
YÜKSEK SICAKLIĞA DAYANIKLI AGREGALAR
Bazı fabrikalarda strüktür malzemesi olarak kullanılan beton devamlı olarak yüksek sıcaklığa maruz kalmaktadır. Böyle bir durumda betonun çatlamaması ve sahip olduğu özelliği kaybetmemesi gereklidir. Betonun bu çeşit bir özelliğe sahip olması geniş ölçüde üretimde kullanılan agreganın durumuna bağlıdır.
Beton 300 0C?ye kadar bir sıcaklık içinde kalacak ise, bir evvelki paragrafta belirtilen özelliklere sahip agregaların kullanılması
kabildir. Sıcaklık 300 ? 800 0C arasında şamat parçaları yani fazla pişirilmiş kil agreganın yerini almalıdır. Sıcaklık 1300 0C?yi aştığı vakit, sıcaklığa dayanıklılığı bilinen şu agregaları kullanmak zorunluluğu vardır.
- Siliminat (Al2SiO3), - Korindon (Al2O3), - Kromit (FeCr2O4)
En son durumda yüksek sıcaklığa dayanıklı bir bağlayıcı madde olan alüminli çimento kullanılarak beton üretilmelidir.
HAFİF AGREGALAR
Hafif agregalar ile daha ziyade içinde fazla boşluk bulunması sebebiyle birim ağırlığı düşük olan agregalar anlaşılmaktadır. Bu çeşit agregaları kaynakları itibarıyla çeşitli gruplara ayırmak mümkündür:
• Tabiattan çıktığı gibi sadece ufalamak suretiyle elde edilenler (Sünger taşı ve pomza),
• Sanayi ürün veya artıkları,
• Özel surette hazırlananlar.
Sünger Taşı
Bir tür vulkonit olup ergimiş halde emdiği bol miktarda gazın soğuma süresinde kütleyi bırakması dolayısıyla delikli, sünger
görünümünde bir taştır. Diğer bir deyimle silikat asıllı soğumuş hav köpüklerinden ibarettir. Tabiattaki durumu ile bir miktar volkan
külü (çok ince tane halinde, şhist ve bazı yabancı bileşikler ihtiva eder. Yıkanmış ve temizlenmiş sünger taşı, hafif beton yapımı
için iyi bir malzemedir.
Hafifletilmiş Dışık
Yüksek fırın dışığı sıvı halinde iken yüzeyin dikine gönderilen su, buhar veya hava akımı yardımı ile çeşitli şekil ve boyutta
parçalanabilir. Bu surette dışık pamuğu veya dışık yünü denilen madde elde edilir. Bunların bazı çeşitlerine dışık köpüğü adı da verilir.
Kil ve Shist Kaynaklı Hafif Agrega
Bazı killer uygun bir temperatura kadar ısıtıldıkları zaman hacimleri bir hayli genişler, kabarır. Bazı çeşit shistler de hafifçe ergiyecek bir temperatura kadar ısıtıldıklarında hacimleri 3 ila 7 kat genişler. Böylece meydana gelen iri parçalar 1000 ? 1200 0C civarında makineler yardımıyla kırılarak istenilen boyutta agrega elde edilir. Bu surette hazırlanan shistlerin görünümü daha ziyade sünger
taşını andırır.
Kömür Dışığı veya Yanmış Kömür Ürünleri
Bahis konusu olan madde, kömürün yanmasından hasıl olan küllerin kısmen ergimesinden yani yumuşama temperaturunda birbirine yapışarak topaklar yapılmasından meydana gelir. Evlerdeki ocak ve sobalardan çıkan küller çok ince toz halinde olduğundan
agrega olarak kullanğlmaya elverişli değildir. Halbuki, büyük tesislerin, mesela; elektrik fabrikalarının yukarıda tarif edilen durumda bulunan kül ve artıkları agrega olarak kullanılmaktadır.
Kömür Tozu veya Mıcırı
Gazhane vs. gibi fabrikalardan çıkan ufak tane halinde kömür artıklarıdır. Tabiat ile büyük kısmı yanmamış kömürden ibarettir. Kömür dışığına göre kömür tozu veya mıcırları, daha fazla hacim değişikliği gösterir ve nem alır. Başka kullanım alanları da olduğu için
seyrek agrega olarak kullanılır. Agrega olarak kullanıldığında bir miktar kum da katılır. Bazı hallerde kömür tozu, kömür dışığı ile
karışık olarak da kullanılır.
Asbest
Agrega olarak dikkate de•er özellikleri bulunan bir madde olup iki çeşidi vardır:
1. Asbest - hornblend,
2. Asbest - chrysotil
Asbest-hornblend, oldukça daha gevşek yapılı, lifleri ince ve uzundur, asitlere dayanır.
Asbest - shrysotil ise, çimento agregası olarak kullanılmaya çok daha elverişlidir. Lifleri daha kısadır, asitlere dayanmaz. Buna
karşılık çekime karşı dirençlidir. Çimento ile gayet iyi bağdaşır, özlü ve yapışkan bir harç meydana getirir. Lifli bir yapıya sahip
olması, ısı iletkenliğinin düşük oluğu, ateşten etkilenmeyişi, suyun etkisiyle şişip kütleyi sıkıştırması, başlıca karakteristik özelliklerini teşkil eder.
Testere Talaşı
Agrega olarak kullanılır ancak bu maddenin fazla nem çekmesi büyük bir sakınca teşkil eder. Bu sakıncayı yok etmek için bazı
tuzlarla karıştırmak suretiyle testere talaşının mineralleştirilmesi denenmiştir. Fakat bu haliyle de ancak su ile temasa gelmeyecek iç yapı işlerinde kullanılır.
Hafif betonlarda agrega olmaktan ziyade, metalik alüminyum tozu, özel sabunlar, albümin gibi emülsif maddeler de kullanılabilir. Temeli, kum-çimento karışımı içerisinde köpük meydana getirmek suretiyle gözenekli bir yapı sağlamaktır. |
